При необходимости найти экономную и полностью контролирующую микроклимат в помещении бассейна или СПА климатическую систему нередко можно столкнуться со множеством проблем.
Воздух в помещении бассейна должен быть не только теплым и приятным для купающихся, но еще и свежим – иначе пользы для здоровья и отличного самочувствия от пребывания в бассейне не будет. Кроме того свежий воздух поможет избавиться от излишков вредного для дыхания людей хлора в воздухе бассейна, избежать образования конденсата и плесени на стенах. Последнее приводит к порче конструкции и неизбежным последствиям.
Ниже мы рассмотрим оборудование, с помощью которого можно избежать этим проблем. Расскажем о принципе работы, его преимуществах и нюансах работы в разных условиях.
Параметры микроклимата в бассейне
Перед покупкой оборудования следует знать нормы микроклимата. В зависимости от этого уже нужно проводить расчеты для конкретного помещения, у уже потом выбирать конкретную климатическую установку.
По СНиП комфортными и полезными для здоровья считаются следующие условия:
- воздухообмен – свыше 80 м3/час на каждого плавающего в бассейне, и более 20 м3 свежего воздуха в час – на зрителя трибуны или посетителя зоны отдыха. Или 4-8 кратный воздухообмен для помещения бассейна в час (по рекомендации Dantherm).
- температура воды в бассейне, в зависимости от типа бассейна, – до 34°C;
- температура воздуха – в зале бассейна на 1-2 градуса выше температуры воды, в раздевалке или душевой 25°C;
- влажность (относительная) – до 60% в раздевалке, до 65% RH в зале бассейна.
Что делать для создания микроклимата в бассейне?
Помещение бассейна и вспомогательных помещений нужно снабдить регулируемым теплом и кондиционированием – например, в зоне отдыха. Необходимо обеспечить подачу свежего воздуха во все помещения, поддерживать влажность на нужном уровне, чтобы обеспечить баланс между температурными и влажностными показателями и избежать образования конденсата. Для этого нужно установить систему приточно-вытяжной вентиляции, систему отопления - если не справляется нагреватель вентиляционной установки. Необходим еще осушитель воздуха для контроля уровня влажности.
Все это стандартное оборудование выльется в огромные затраты, массу единиц оборудования и займет немало места. Позже вас будут ждать солидные платежи за электричество и обслуживание. Где выход?
Учитывая актуальные запросы рынка климатического оборудования, известный бренд Dantherm предлагает вниманию своих клиентов установку DanX 2 - инновационное решение проблем микроклимата для бассейнов с расчетной производительностью по расходу до 1750 м3 воздуха/ час.
Комплексная установка Dantherm DanX 2 – уникальное и сверхэкономное решение для вентиляции, обогрева и осушения бассейнов и СПА.
Преимущества применения DanX 2
1. Компактность конструкции шкафного исполнения, с возможностью размещения во вспомогательной комнате, когда необходимо только присоединение к системе воздуховодов и к энергосети.
2. Использование технологий теплового насоса для наилучшей энергоэффективности - COP 5.0!
3. Два энергоэффективных исполнения: DanX 2 XD - вентиляция с рекуперацией тепла + осушение (питание 380 В) и DanX 2 HP - вентиляция с рекуперацией +осушение + тепловой насос (питание 220В).
4. Регулируемый процент подачи свежего воздуха - от 0 до 100% объема.
5. Высочайшая энергоэффективность – низкое энергопотребление + рекуперация тепла 95 -100%.
6. Эффективные EC-вентиляторы с экономным инверторным управлением.
7. Минимальный монтаж – установить и подключить к воздуховодам и электричеству.
8. Гибкое, интуитивно понятное, программируемое управление, возможность интеграции в системы центрального управления зданием BMS или в систему Умный дом.
9. Выбор самого экономного или нужного режима: дневного или ночного режим, летнего режима - режима free-cooling (свободного охлаждения).
10. Как опция, возможна комплектация теплового насоса водоохлаждаемым конденсатором, с помощью которого излишки тепла, не использованные для нагрева воздуха на подаче или возврате, могут идти на нагрев воды в бассейне или бытовой воды.
Из чего состоит установка?
Комплексная установка Dantherm DanX 2 состоит из:
1. корпуса из горячеоцинкованной стали;
2. двойного пластинчатого теплообменника (рекуператора);
3. нагнетательного вентилятора со встроенным EC двигателем;
4. Mitsubishi роторного компрессора в высоким тепловым коэффициентом (COP);
5. конденсатора / испарителя / нагревателя с алюминиевой рамой и с эпоксидным покрытием;
6. компонентов охлаждающего контура от Honeywell и Danfoss;
7. водяного калорифера низкого давления с эпоксидным покрытием;
8. электрического нагревателя;
9. компактного фильтра F5 (на возвратном воздухе);
10. компактного фильтра F7 (на заборе воздуха снаружи);
11. инфракрасного датчика движения;
12. следующих клапанов:
а - рециркуляционного;
б - байпасного (перепускного);
в - смесительного (только модель HP);
г - клапана на вытяжке;
д - клапана на заборе воздуха;
13. Honeywell Интеллектуальная система управления MVC;
14. датчика температуры приточного воздуха;
15. датчика температуры и датчика влажности возвратного воздуха.
Как осушить воздух в бассейне с помощью установок DanX 2?
При работе установки DanX 2 XD переувлажненный воздух из помещения бассейна замещается сухим наружным воздухом. При этом, благодаря двойному пластинчастому рекуператору тепла, КПД системы достигает 95%. Эти 95% тепла возвращается в помещение со свежим воздухом. Кроме того, в зависимости от уровня влажности воздуха в бассейне, установка может автоматически подавать не 100%, а меньше свежего воздуха - достаточное по нормативным требованиям, функционируя остальное время в режиме рециркуляции. Экономия на обогреве колоссальная, и полностью выполняется задача подачи свежего воздуха по гигиеническим нормам.
В комплекте установок DanX 2 могут использоваться водяной или электрический нагреватель. Они монтируются в системе воздуховодов, которые включаются только на минимальный догрев подачи воздуха.
Система DanX 2 HP использует схему воздушного теплового насоса (испаритель / компрессор / конденсатор) и принцип рециркуляции тепла. Установка автоматически поддерживает нужные по гигиеническим требованиям показатели воздухообмена, температуры и влажности воздуха. Подмешивается небольшая часть наружного воздуха, например 30%, остальной воздух рециркулирует в объеме бассейна, проходя через системы двойной рекуперации и теплового насоса. Влажный воздух осушается за счет подмеса сухого наружного воздуха и дополнительного осушения его в теплообменнике конденсатора теплового насоса.
Благодаря высокому коэффициенту преобразования теплового насоса COP 5,0 энергопотребление систем DanX 2 HP минимальное. Это суперэкономная установка в сравнении с моделями-конкурентами. А в летнее время, когда тепловой насос полностью отключается, используется только байпасный путь – прямого замещения влажного воздуха бассейна осушенным наружным воздухом.
Ночной экономный режим в обеих установках обеспечивается минимальной скоростью вентиляторов в режиме рециркуляции. Нагрев, при необходимости, – встроенными нагревателями. Осушение воздуха ночью в DanX 2 XD осуществляется запуском наружного воздуха, до момента достижения нужного уровня влажности.
В системе DanX 2 HP в ночное время осушение рециркулирующего воздуха производит тепловой насос, без подмеса наружного воздуха.
Если бассейн накрыт, установки на ночь могут полностью отключаться.
Выводы

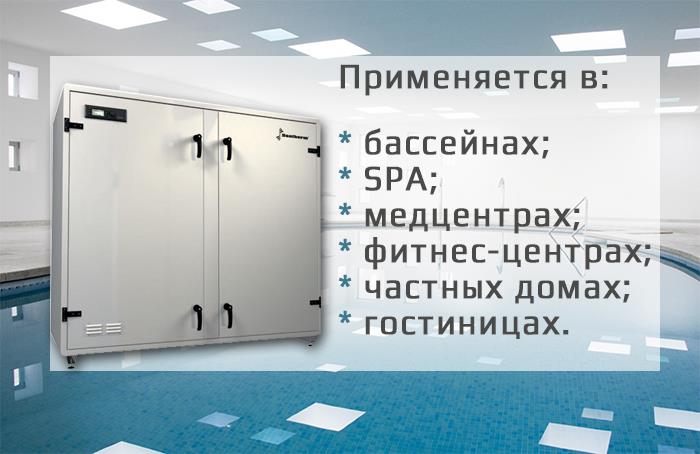

Приточно-вытяжная установка Dantherm DanX 2 - экономически выгодный вариант не только для бассейна. Это – идеальная система осушения воздуха для СПА, медицинских или лечебных центров, для центров реабилитации и водолечебниц.
Компактная, простая в управлении, использующая теплонасосные технологии, такая установка будет наиболее перспективным вариантом при ограниченных энергоресурсах и при высоких требованиях по энергоэфективности.
Это лучшая в своем классе установка, автоматически контролирующая оптимальные условия комфорта, - идеальный выбор для успешного бизнеса или установки в частном бассейне.
