Решение: Бассейн 60 м2 - как сделать эффективную систему осушения и вентиляции

Заказчик: частное лицо.
Тип помещения: закрытый бассейн площадью 60 м2 (зеркало воды 44 м2).
Адрес: с. Плюты Киевской области.
Решение от команды «Osushiteli.ua»: разработка проекта по вентиляции и осушению, монтажные и пусконаладочные работы.
Период на выполнения работ: 18 дней

С чем обратился Заказчик?

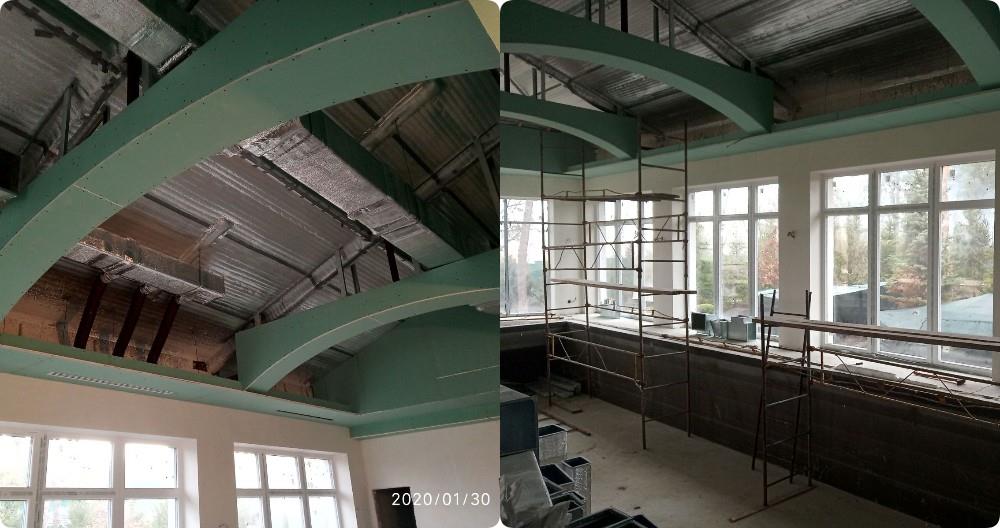

Итак, к нам обратился заказчик, у которого было две составляющие проекта - идея, как все должно выглядеть на финише, и план помещения.  Помещение на момент обращения находилось на стадии строительства - были выгнанные стены, "чаша" и крыша.

Клиент хотел, чтобы в помещении с бассейном всегда был свежий воздух, независимо от времени года и погоды за окном.

При этом там должна была поддерживаться стабильная влажность и одна из главных просьб заказчика это разработка и реализация проекта в максимально короткие сроки.

Особенности объекта и цели Клиента

Перед специалистами нашей компании была поставлена задача реализовать проект с нуля и под ключ.

Это означает, что нужно выполнить сразу множество пунктов к примеру:

• Придумать эффективное решение по вентиляции и осушению

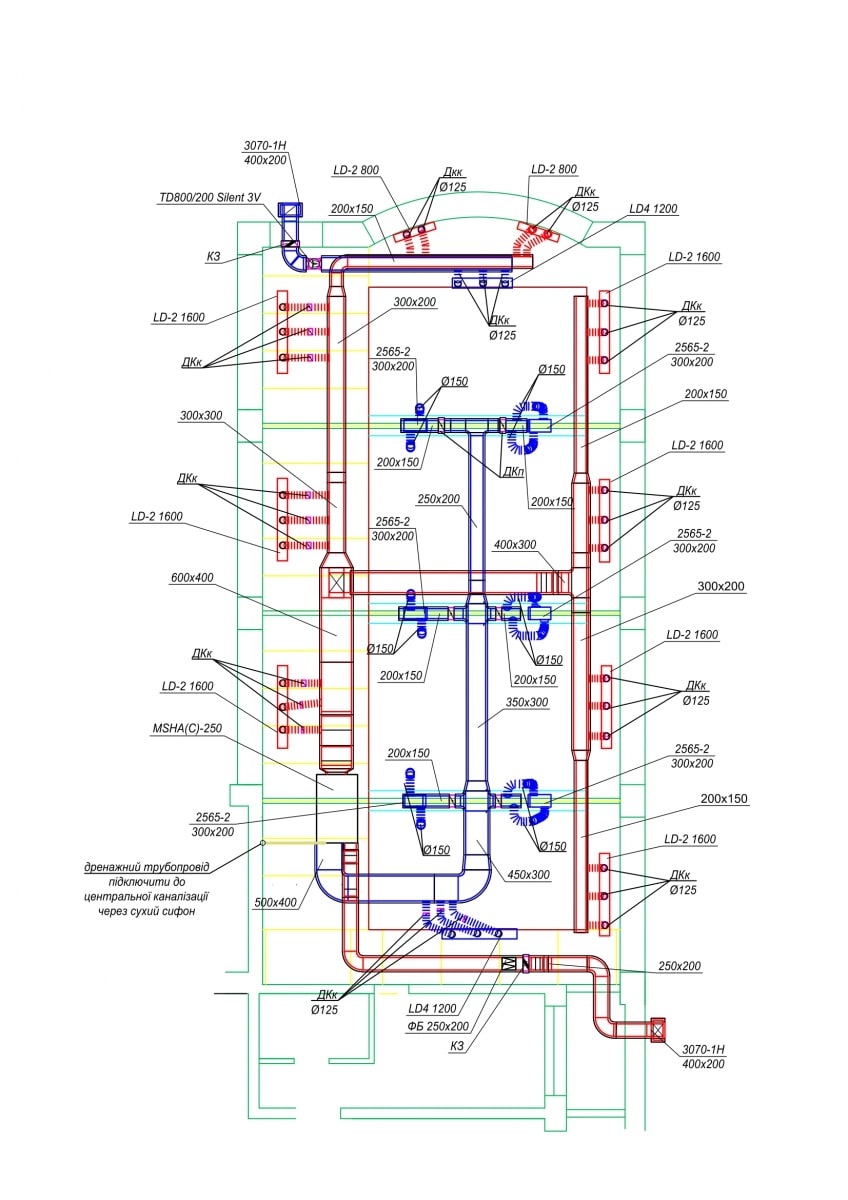

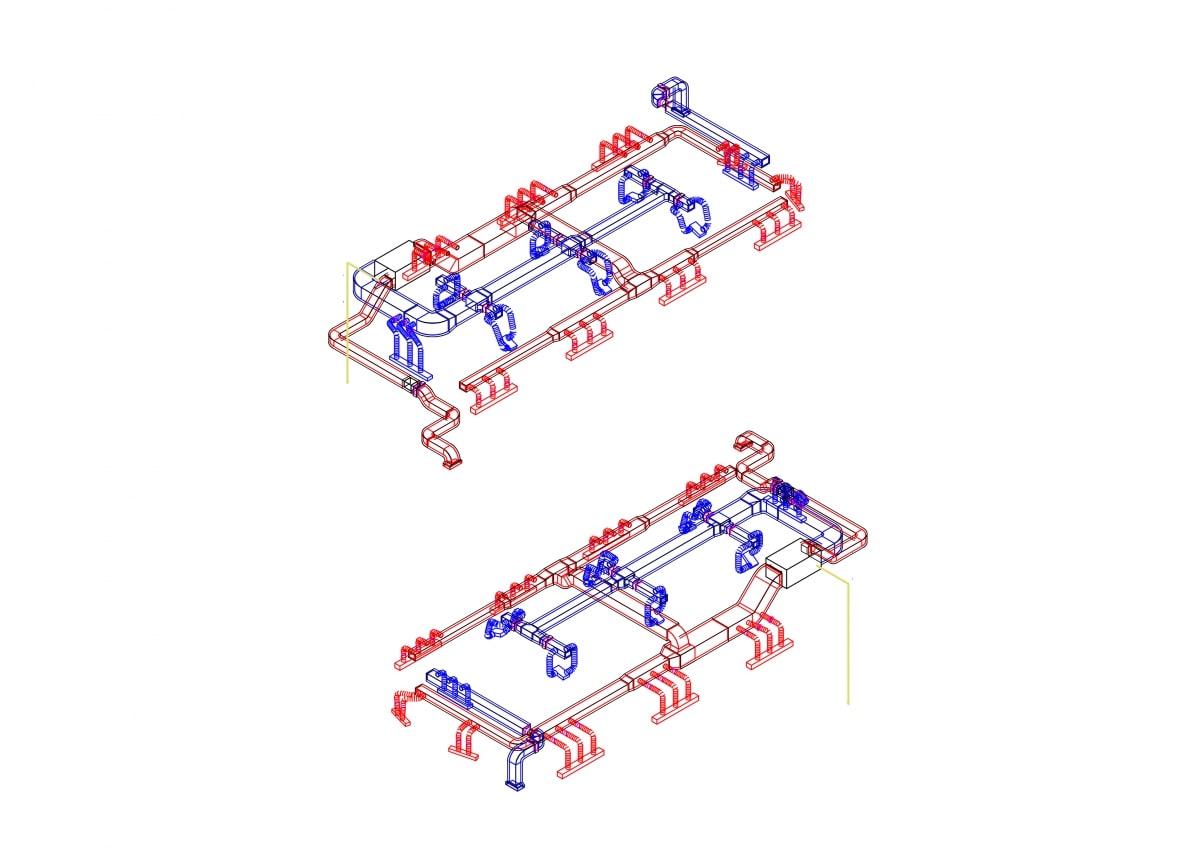

• Разработать проект стадии "П".
• Предложить несколько вариантов оборудования.
• Поставка всего оборудования и материала соответственно его монтаж и прочие работы для завершения и сдачи объекта в эксплуатацию.

После нескольких выездов на объект, наши специалисты собрали достаточно информации для просчета и подбора оборудования:

•  Размеры помещения (длина, ширина, высота)
•  Площадь зеркала воды
•  Диапазон температура воды в бассейне (какую температуру будет задавать заказчик от и до)
•  Максимальное количество купающихся в бассейне (для понимания сколько нужно воздуха свежего подать и сколько дополнительных притоков влаги в воздух от купающих)
•  Толщина стен, их утепление и тип остекления помещения бассейна с размерами окон (для расчета теплопотерь )

Известные данные

Нам было известно, что в помещении объёмом до 335,91 м3 метров кубических, с бассейном размером в 44 кв.м., нужно осушить до 217 литров влаги в сутки.

Собрав все данные и рассчитав влагопритоки:

Поскольку двумя главными требованиями были комфортное времяпровождение в бассейне и целостность его конструкций, было принято решение установить осушитель воздуха с возможностью подачи свежего воздуха с улицы и предварительного его нагрева до нужной нам температуры.

Решение

Выбор упал на осушитель воздуха британского бренда Mycond, модель MSHA 250 X – это канальная система осушения с подмесом свежего воздуха.

Почему именно это оборудование?

Данный осушитель воздуха специально предназначен для использования в частных бассейнах размерами до 50 квадратов, стальной корпус агрегата и теплообменник покрыты эпоксидной краской для большей надёжности и длительного срока эксплуатации. Это очень важно, если в бассейне используют какую-либо химию для очистки воды и воздух насыщен, к примеру, хлором. Производительность осушителя - 250 литров  конденсата в сутки, а воздухообмен 2500-2900 метров кубических, из которых 650-850 м3/ч - это свежий уличный воздух. Что касается потребления электроэнергии, то у такого аппарата она не превышает 4 кВт в час.

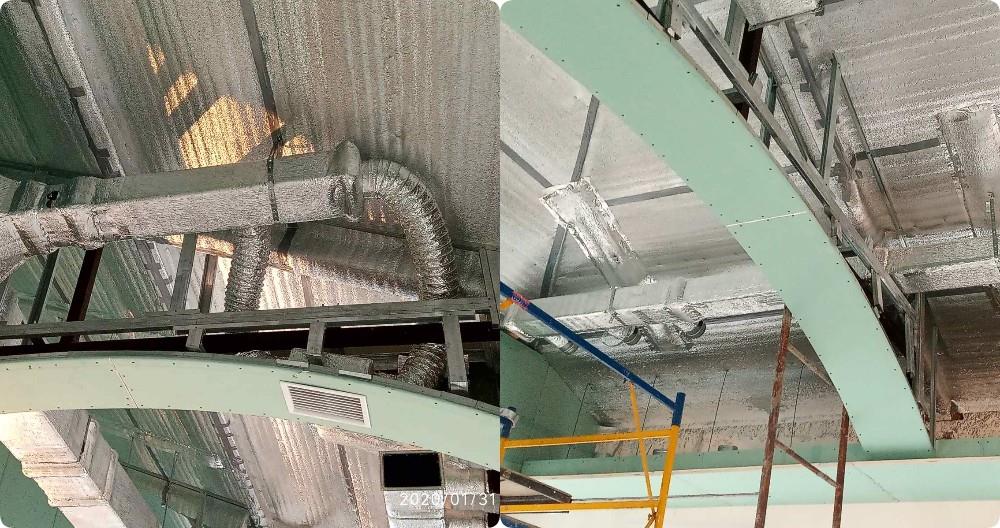

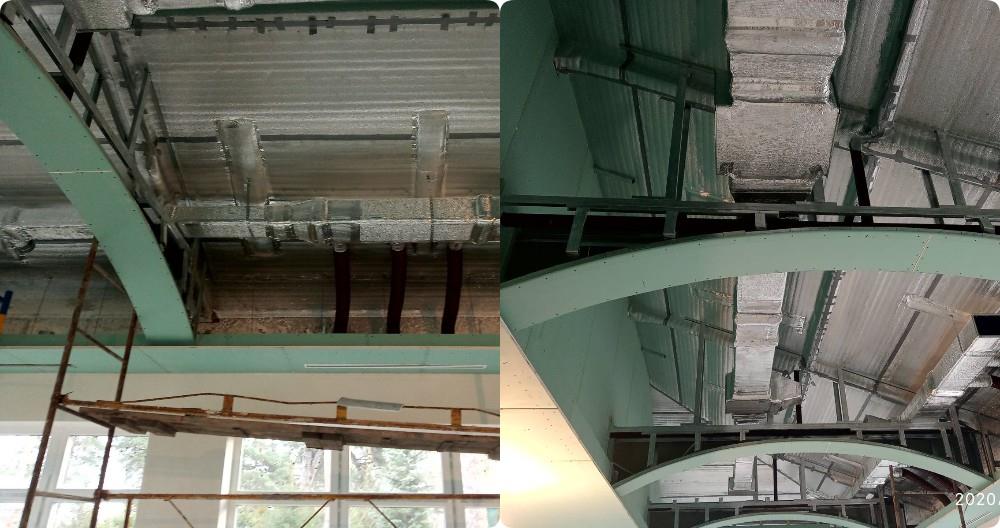

Обдув осуществляется сверху через приточные решетки. Конвекторы обдувают снизу, а подача сухого теплого воздуха осуществляется через решетки над окнами. Таким образом, мы устраняем проблему запотевания окон, когда их высота от пола до потолка. Также в систему был предусмотрен и установлен канальный вентилятор с расходом воздуха от 850 до 1049 кубов в час и дроссель-клапан для регулировки нужного количества выбрасываемого воздуха, чтобы исключить избыточное давление, и сделать небольшое разряжение для того, чтобы исключить попадания воздуха и запахов бассейна в помещение (дом). А так как вся система осушения канального типа, то в помещении не будет дискомфортного шума и внешний вид не будет мешать отдыхающим.

Дополнительно было подобрано следующее оборудование:

• Вентиляор TD800/200 Silent 3V

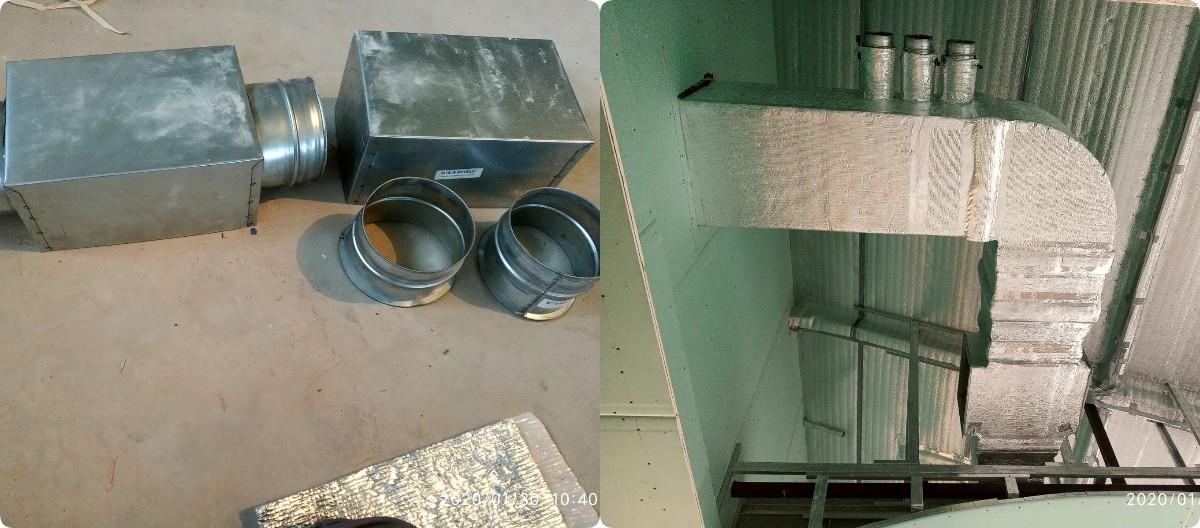

• Воздуховоды сделаны с сертифицированой оцинкованной стали, перевезенной из Словакии
• Решетки двухрядные из алюминия покрашены порошковой краской для возможности управления потокам воздуха в любом направлении
• Утеплитель к-флекс 10 (утеплен приток воздуха)
• Утеплили канальный вентилятор и вытяжную систему

На осуществление всех идей клиента от стадии разработки концепции и до сдачи объекта в эксплуатацию нашей компании понадобилось:

•  3 дня на проектирование
•  12 дней на производство воздуховодов ( Воздуховоды делались из оцинкованных листов металла, привезённых из Словакии)
•  5 дней. На монтаж
•  1 день пусконаладочные работы

ИТОГО: 18 дней

После монтажа были проведены пусконаладочные работы и консультация заказчика о том, как пользоваться данной системой. В результате чего Клиент получил возможность круглогодично, стабилизировать и поддерживать влажность воздуха в помещении, создавая при этом комфортный для себя микроклимат, а благодаря возможности оборудования подавать воздух с улицы в бассейне всегда будет свежий воздух.
